최종 업데이트: 2026년 5월 7일
혼잡한 도시 도로는 표면적으로는 안정적으로 보일 수 있지만 지하 환경은 훨씬 더 복잡한 경우가 많습니다. 고속도로, 도시 도로 및 산업 지역 아래 숨겨진 구멍, 느슨한 토양층 및 버려진 지하 공간은 시간이 지남에 따라 점차적으로 발전할 수 있습니다. 포장 아래 지지 구조물이 약해지면 갑작스러운 도로 붕괴가 발생하여 교통 혼란, 인프라 손상 및 심각한 안전 위험이 발생할 수 있습니다.
많은 도시에서 도로 싱크홀은 장기적인 토양 침식, 파이프라인 누출, 지하 건설 활동 또는 버려진 광산 지역으로 인해 형성된 지하 공극과 밀접한 관련이 있습니다.- 이러한 위험은 표면에서는 보이지 않기 때문에 도시 엔지니어링, 광산 프로젝트 및 도시 인프라 관리에 있어 조기 조사가 점점 더 중요해지고 있습니다.
현대 지구물리학 장비는 이제 지하 공동 탐지, 도로 안전 검사 및 지하 구조 조사에서 중요한 역할을 합니다.
지하도로 공백이 위험한 이유
지하 공동은 일반적으로 수개월 또는 수년에 걸쳐 천천히 형성됩니다. 일반적인 원인은 다음과 같습니다.
지하 파이프라인 누출
노후화된 배수관, 상하수관로에는 균열이나 누수 지점이 발생할 수 있습니다. 흐르는 물은 주변 토양을 지속적으로 씻어내며 점차적으로 포장 도로 아래에 지하 공간을 만듭니다.
지하 토목공사
지하철 건설, 터널 굴착 및 지하 유틸리티 통로 프로젝트는 원래의 지질 구조를 교란할 수 있습니다. 되메우기가 불충분하거나 토양이 제대로 다져지지 않으면 지하 구역이 불안정해질 수 있습니다.
지질 조건
카르스트 지역, 광산 지역 또는 지하수가 풍부한 지형-에서는 자연 침식 및 토양 손실로 인해 숨겨진 지하 공극이 생성될 수도 있습니다.
이러한 지하 위험의 위험은 그 은폐에 있습니다. 아래의 지지 토양이 이미 불안정해졌음에도 불구하고 도로는 여전히 손상되지 않은 것처럼 보일 수 있습니다. 교통량이 많거나 폭우가 내리는 경우 뚜렷한 경고 신호 없이 갑작스러운 붕괴가 발생할 수 있습니다.
도시 환경으로 인해 지하 탐지에 대한 더 많은 어려움 발생
도시의 지하 조사는 공개된 지역보다 훨씬 더 어렵습니다.
교통량이 많은 곳, 밀집된 건물, 지하 파이프라인, 철근 콘크리트 구조물, 강한 전자기 간섭 등 모두 감지 정확도에 영향을 미칩니다. 시추나 육안 검사에만 의존하는 전통적인 조사 방법은 넓은 지역에 걸쳐 지속적인 지하 정보를 제공하는 데 어려움을 겪는 경우가 많습니다.
이러한 이유로 도로 검사 프로젝트에서는 빠르고 비파괴적이며 고정밀-지하 조사가 가능한 고급 지구물리학 장비에 점점 더 의존하고 있습니다.
도로공극 조사를 위한 지반투과레이더
지상 투과 레이더는 도시 도로 검사에 가장 널리 사용되는 지구물리학 장비 유형 중 하나입니다.
시스템은 노면을 따라 지속적으로 이동하면서 고주파 전자기 펄스를 지면으로 전송합니다. 신호가 공동, 느슨한 토양, 수분-함유 구역 또는 구조적 경계면을 만나면 반사된 신호를 기록하고 분석하여 지하 이상 현상을 식별합니다.
이 방법을 사용하면 포장 구조를 손상시키지 않고 지속적인 지하 스캐닝이 가능합니다.
지상투과레이더 장비의 주요특징
- 지속적인 도로 스캐닝 기능
- 빠른 감지 속도
- 비-파괴 작업
- 도시 도로 및 고속도로에 적합
- 얕은 지하 공간 및 포장 결함을 효과적으로 식별
효율성이 높기 때문에 지상 투과 레이더는 도시 붕괴 예방 프로젝트 및 도시 기반 시설 검사에 일반적으로 사용됩니다.

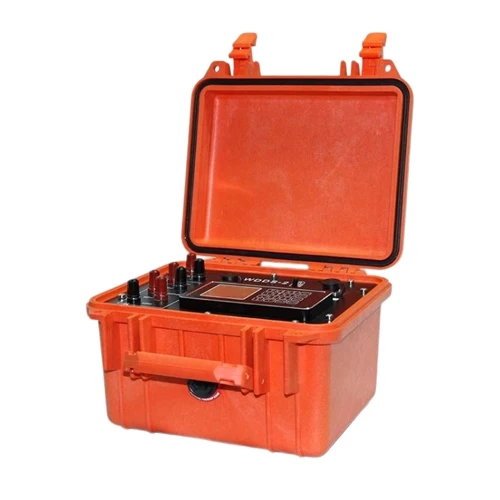

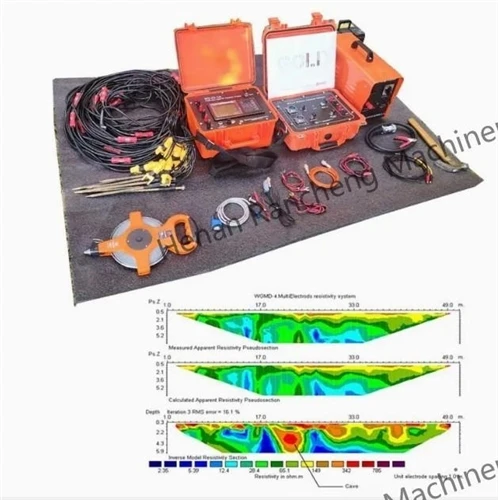

지하 공동 매핑을 위한 고밀도 저항률 측정기
고밀도 저항률 측정기는 더 깊은 지하 조사에 널리 사용됩니다.
전극 배열을 통해 전류를 주입하여 지하의 저항률 차이를 측정하는 지구물리학적 장비입니다. 공기가-채워진 공동과 느슨한 구조물은 일반적으로 높은 저항률의 이상 현상을 생성하여 엔지니어가 지하 공극 위치와 공간 분포를 식별하는 데 도움이 됩니다.
이 시스템은 2차원{0}}및 3차원-지하 이미징을 모두 지원하므로 복잡한 지질 환경에 적합합니다.
일반적인 응용
- 지하 공동 조사
- 채굴용 멍청이 감지
- 카르스트 탐사
- 지질 위험 평가
- 지하수 조사
- 파이프라인 누출 분석
광산 지역 및 침하-위험 지역에서는 붕괴가 발생하기 전에 숨겨진 지하 위험을 조사하기 위해 저항률 조사 장비가 자주 사용됩니다.
심부지하조사용 노드 지진계 장비
더 깊은 지하 구조물의 경우 노드 지진계와 얕은 지진 조사 시스템이 널리 적용됩니다.
인공적으로 지진파를 발생시킨 후 지진 센서나 노드 지진계를 통해 지하파 전파를 기록합니다. 파동 속도와 에너지 감쇠의 변화는 지하 공동, 균열 구역 및 약한 지층을 식별하는 데 도움이 됩니다.
레이더 시스템과 비교하여 지진 지구물리학 장비는 복잡한 환경에서 더 큰 침투 깊이와 더 강력한-간섭 방지 기능을 제공합니다.
노드 지진계 장비의 특징
- 깊은 지하 탐지 능력
- 도시 전자기 간섭에 대한 강한 저항
- 지하공간 조사에 적합
- 높은 데이터 신뢰성
- 좁은 도시 지역에 유연한 배치
이러한 장점으로 인해 노드 지진계는 터널 측량, 지하 공동 탐지 및 도시 엔지니어링 프로젝트에 널리 사용됩니다.
사례 연구: 도시 지역의 지하 광산 덩어리 감지
한 지하 조사 프로젝트에서는 이미 버려진 석고 광산 지역 위에서 부분적인 도로 붕괴가 나타났습니다.
조사지역은 상업용 건물, 주거단지, 지하주차장, 관공서지역 등으로 구성됐다. 제한된 작업 공간과 복잡한 도시 조건은 기존 측량 방법에 심각한 어려움을 안겨주었습니다.

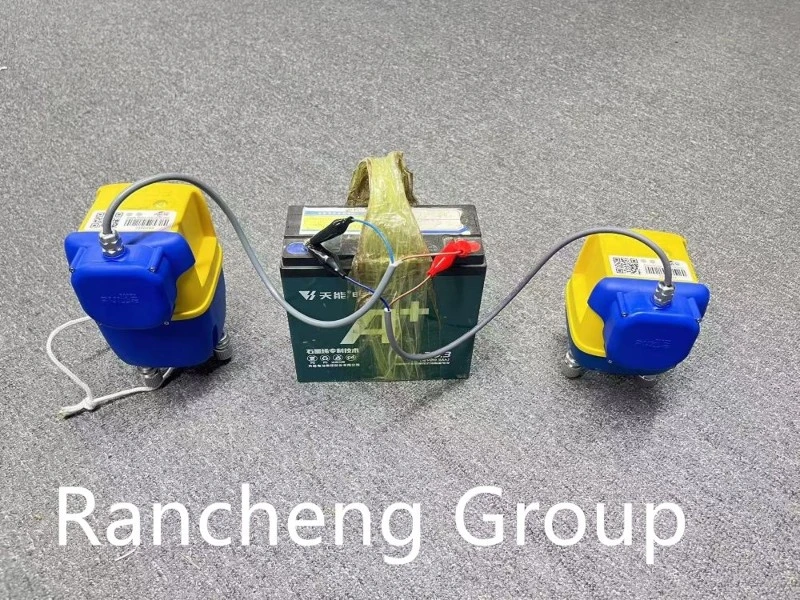

미세진동 조사를 위해 모듈식 노드 지진계 시스템이 배포되었습니다. 콘크리트 포장 환경에 적합한 컴팩트한 삼각형 베이스는 신호 결합 성능에 영향을 주지 않고 배치 유연성을 향상시켰습니다.

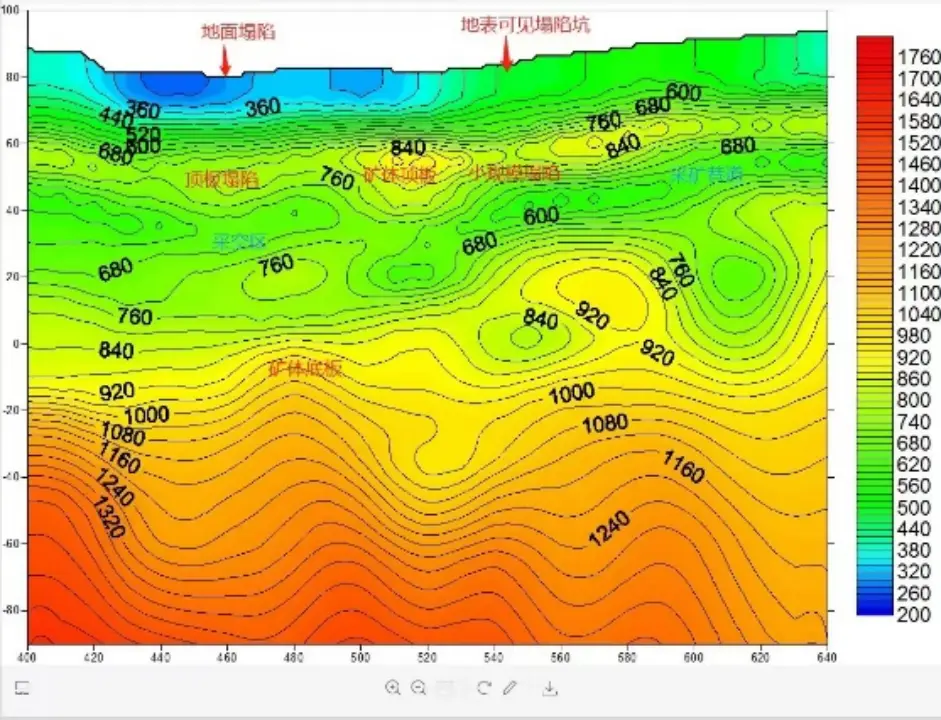

데이터 처리 및 역전 분석 후 엔지니어는 다음을 보여주는 명확한 전단{0}파 속도 프로필을 얻었습니다.
- 지하 공동 분포
- 광산 터널 위치
- 광체 경계
- -관련 취약 영역 축소
해석 결과는 실제 지하 조건과 밀접하게 일치했으며 긴급 수리 계획 및 위험 평가를 지원했습니다.
사례 연구: 지하 공기-공습 대피소 감지
또 다른 프로젝트에는 도시 지역 지하의 지하 공습-대피소 조사가 포함되었습니다.
지하 구조물은 장거리로 확장되었지만 접근 가능한 조사 공간은 여전히 제한되어 있었습니다. 선형 배열과 원형 미세진동 관측 시스템은 터널 방향에 수직으로 배열되었습니다.
다양한 관측 시스템의 조사 결과는 실제 지하 대피소 위치에 해당하는 일관된 저속{0}이상 현상을 보여주었습니다.
이 프로젝트는 복잡한 도시 환경에서 지하 공간 탐지를 위한 노드 지진계 지구물리학 장비의 효율성을 입증했습니다.
공업지역 불평등정착 조사
또 다른 조사 프로젝트에서는 공장 도로 표면이 침하되고 인근 건물 벽에 균열이 발생했습니다.
목표는 고르지 못한 정착을 초래하는 지하 취약 구역, 기반암 깊이 및 물이 풍부한 지형을 식별하는 것이었습니다.{0}}
조사팀은 선형 배열로 배열된 광대역 3개 구성요소 노드 지진계를 사용하여 실시간-블루투스 품질 관리 및 이상 데이터 검사를 통해 고정밀 미진동 조사를 수행했습니다.-
최종 지질학적 해석은 문제가 있는 지하 구조물을 성공적으로 식별하고 엔지니어링 평가를 위한 신뢰할 수 있는 데이터를 제공했습니다.
지하 인프라 네트워크가 확장됨에 따라 도시 지하 위험도 계속해서 증가하고 있습니다. 초기 지하 조사는 도시 안전 관리 및 엔지니어링 계획의 중요한 부분이 되었습니다.
지상 투과 레이더, 고밀도 비저항 측정기 및 노드 지진계는 이제 가시적인 표면 손상이 나타나기 전에 지하 공동, 취약 구역 및 숨겨진 지질 위험을 식별하기 위해 널리 사용되는 지구물리학 장비입니다.
지속적인 지하 조사 및 모니터링은 붕괴 위험을 줄이고 인프라 안전을 개선하며 장기적인 도시 개발 계획을 지원하는 데 도움이 됩니다.-
