제품 설명
RCWD-9는유도 분극 장비엔지니어링 지질 조사, 지하 이상 탐지, 비저항 및 IP 조사를 위해 설계된 시스템입니다. 저항률 측정과 유도 분극 데이터 수집을 결합하여 지하 구조 및 지질 조건에 대한 추가 정보를 제공합니다.

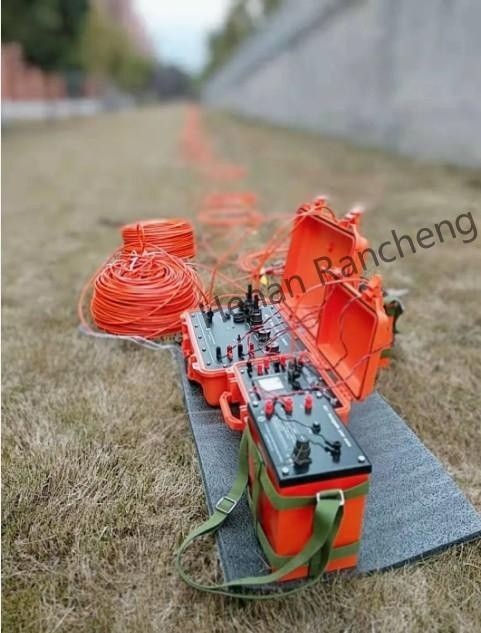

시스템은 데이터 수집 장치, 다중-채널 전극 전환기 및 고전력 인버터 전원 공급 장치로 구성됩니다. 장비는 건설 현장, 진흙탕, 먼지, 울퉁불퉁한 지형 등 현장 조건에 맞게 설계된 견고한 보호 케이스에 들어 있습니다.
다중 전극 측정 및 전문 처리 소프트웨어를 갖춘 RCWD-9를 사용하여 엔지니어링 조사를 위한 2D 또는 3D 지하 모델을 구축할 수 있습니다. 도로 및 철도 조사, 터널 조사, 경사면 안정성 평가, 지하 공극 탐지, 댐 검사 및 기타 지표 근처 지질 프로젝트에 적합합니다.
이 시스템은 긴 측량 라인을 따라 연속 롤링 측정을 지원하므로 측량 팀이 광범위한 굴착이나 드릴링 없이 넓은 지역을 효율적으로 조사할 수 있습니다.
기술적인 매개변수
|
전송 중 |
|
|
최대 출력 |
9000W(VES),2400W(이미징) |
|
최대 전압 |
1500V(VES), 2400 피크-~-피크; 800V(이미징), 1600 피크-~-피크 |
|
최대 전류 |
6A(VES), 3A(이미징) |
|
전원 펄스 폭 |
1~60초, 듀티 사이클은 1:1입니다. |
|
전수 |
|
|
전압 |
± 80V(24비트 A/D) |
|
Vp 정확도(스태킹 전) |
Vp가 5mV보다 크거나 같은 경우 ±0.2% ±1LSB. 0.1mV가 Vp보다 작거나 같은 경우<5mV, ±1%±1LSB. |
|
현재의 |
6A(24비트 A/D) |
|
IP 정확도(스태킹 전) |
Ip가 5mA보다 크거나 같으면 ± 0.2% ±1LSB, 0.1mA가 Ip보다 작거나 같으면<5mA, then ± 1% ±1LSB.. |
|
겉보기 분극성 정확도 |
±1% ±1LSB |
|
억압 |
공통 모드 또는 차동 모드 간섭에서 50Hz 또는 60Hz(산업 주파수 간섭)에 대해 80dB 이상 |
|
입력 임피던스 |
>100MΩ |
|
SP 보상 범위 |
± 10V |
주요 기능
강력한 산업 간섭 억제
다단계 전력-주파수 필터링은 도시 지역, 고전압 전력선 및 교통 인프라와 같은 복잡한 환경에서 데이터 안정성을 향상시킵니다.{2}}
고해상도 저항률 및 IP 이미징
저항률과 유도 분극 측정을 결합하면 2D 및 3D 이미징을 통해 지하 공극, 균열 구역, 약한 층 및 기타 지표면 이상 현상을 식별하는 데 도움이 됩니다.
지속적인 롤링 설문조사
다중{0}}전극 시스템은 긴 도로, 철도, 경사면 및 기타 선형 프로젝트에 대한 연속 롤링 측정을 지원하여 넓은 지역에 대한 측량 효율성을 향상시킵니다.
휴대성 및 비파괴적 디자인-
모듈형 획득 장치, 전극 전환기 및 전원 공급 장치는 운반 및 배포가 쉽습니다. 이 시스템을 사용하면 대규모 굴착 없이 지하 조사가 가능해 기존 도로, 기초 및 기타 구조물에 대한 교란을 줄일 수 있습니다.
고객 혜택
-
지하 건설 위험 감소
잠재적인 지하 공극, 균열 구역, 취약한 지질 구조 및 기타 이상 현상을 조기에 감지하면 도로, 터널, 기초 및 경사면 프로젝트에 대한 추가 정보를 제공할 수 있습니다.
-
조사 비용 절감
전기 저항률 및 유도 분극 조사는 시추나 굴착에 전적으로 의존하지 않고도 더 넓은 지역을 포괄할 수 있습니다. 이는 예비 현장 조사 중에 필요한 조사 지점 수를 줄이는 데 도움이 될 수 있습니다.
-
지질학적 해석 개선

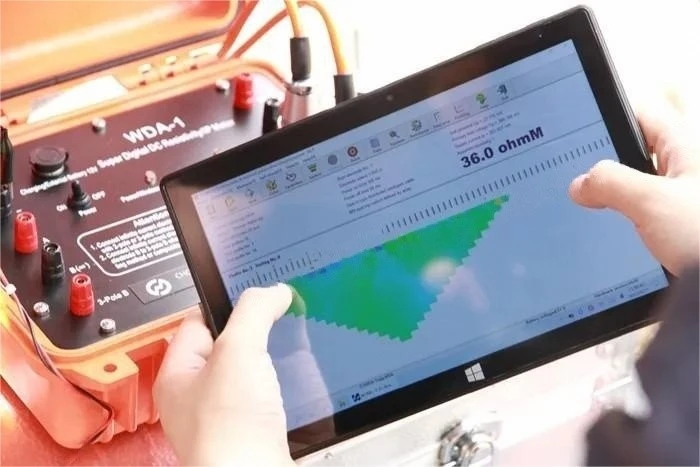

함께 제공되는 처리 소프트웨어는 현장 측정값을 시각적인 2D 또는 3D 섹션으로 변환하여 엔지니어가 지하 이상 현상을 지질 및 엔지니어링 정보와 비교할 수 있도록 도와줍니다.
-
설문조사 효율성 향상
다중-전극 획득 및 연속 롤링 측정을 통해 조사팀은 점별 조사 방법보다 긴 선형 프로젝트를 더 효율적으로 처리할 수 있습니다.-
-
다양한 현장 조건에 적응
모듈식 장비 설계와 견고한 보호 케이스 덕분에 이 시스템은 건설 현장, 경사면, 도로, 터널 및 기타 까다로운 실외 환경에 적합합니다.
